★ 材質-銅合金

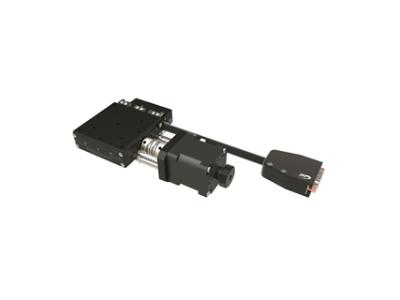

型 號 AXG6-35CS-3NR-ND AXG6-60CS-3NR-ND AXG6-80CS-3NR-ND AXG6-35CS-3NL-ND AXG6-60CS-3NL-ND AXG6-80CS-3NL-ND 臺面尺寸 60X60 mm 移動行程 ±12° ±10° ±7° 傳動方式 蝸桿蝸輪 (減速比1 / 188) 蝸桿蝸輪 (減速比1 / 276) 蝸桿蝸輪 (減速比1 / 356) 軌道 鳩尾槽 本體重量 0.8 Kg 解析度(脈沖) ≒0.0095° / ≒0.0047° ≒0.0065° / ≒0.0032° ≒0.005° / ≒0.0025° 最高速度 (全步級) 15° / sec 7.5° / sec 7° / sec 單向定位精度 0.2° 反復定位精度 ±0.05° 荷重 6 Kgf 空轉 0.1° 平行度 50 μm 系統構成示意圖 ? 連接線之詳細規格請參閱滑臺與連接線說明。 ? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。 ? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。 軸向定義 關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義： 水平方向?yàn)閄、Y軸；垂直方向?yàn)閆軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。 綠色指向標記，為該產品之運動軸向。 馬達.驅動器對照表 兩相步進馬達/驅動器 對照表 步進馬達/驅動器 建議替代搭載對照表
? 連接線之詳細規格請參閱滑臺與連接線說明。
? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向?yàn)閄、Y軸；垂直方向?yàn)閆軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
兩相步進馬達/驅動器 對照表
步進馬達/驅動器 建議替代搭載對照表
