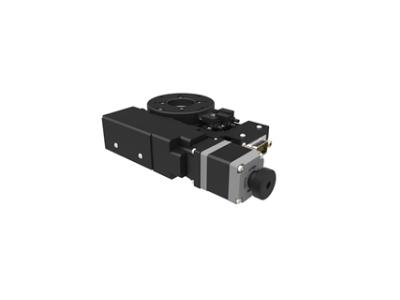

★滾珠螺桿式?
★回轉間隙值小?
★適用長時間生產?
★耐磨耗?
★有限行程±7.5°-±13°?
★產品運用: 自動化產線設備，手機抗震檢測，小型面板生產
|
型號
|
ARH40-A2PN-CD
|
ARH60-A2PN-CD
|
ARH80-A2PN-CD
|
ARH120-A2PN-CD
|
|
?
機
械
規
格
|
臺面尺寸
|
?40
|
?60
|
?80
|
?120
|
|
移動行程
|
±13°
|
±7.5°
|
±10°
|
±12.5°
|
|
傳動方式
|
螺桿傳動
|
|
軌道
|
深溝滾珠軸承
|
|
滑臺材質/表面處理
|
鋁合金/黑色陽極處理
|
|
?
精
密
度
規
格
|
解析度(脈沖)Full/Half
|
0.0038°/0.0019°
|
0.0021°/0.0011°
|
0.0018°/0.0009°
|
0.0013°/0.0006°
|
|
最高速度(全步級)
|
18°/sec
|
10.5°/sec
|
11°/sec
|
8°/sec
|
|
單向定位精度
|
0.03°?
|
|
反復定位精度
|
±0.003°
|
|
荷重
|
3kgf
|
8kgf
|
10kgf?
|
15kgf?
|
|
空轉
|
0.003°
|
|
平行度
|
30μm
|
|
運動同心度
|
30μm?
|
|
運動平行度
|
10μm
|
?
|
系統構成示意圖
|
|
?? ?連接線之詳細規格請參閱滑臺與連接線說明。
??? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
??? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
|
?
|
軸向定義
|
|
關於移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
|
?
馬達.驅動器對照表
|
|
兩相步進馬達/驅動器 對照表
|
|
步進馬達/驅動器 建議替代搭載對照表
|
|
|
