★材質-鋁合金、不銹鋼

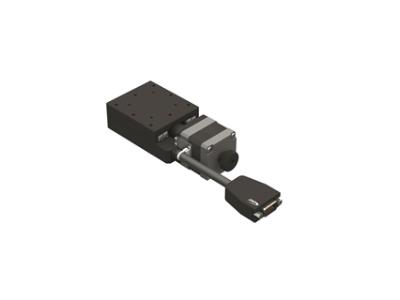

型 號 AX6020-A2HPN-HD AX6030-A2HPN-HD AX7050-S2HPR-HD 臺面尺寸 60X60 mm 60X70 mm 70X110 mm 移動行程 20 mm 30mm 50 mm 傳動方式 滾珠螺桿?8 , 導程1mm 軌道 交叉滾柱導引式 線性滾珠導引式 本體重量 0.55 Kg 0.59 Kg 1.28 Kg 解析度(脈沖) 1 μm / 0.5 μm 最高速度 (全步級) 10 mm / sec 單向定位精度 5 μm 反復定位精度 ±0.3 μm ±0.5 μm 荷重 5 Kgf 10 Kgf 空轉 1 μm 平行度 20 μm 15 μm 系統構成示意圖 ? 連接線之詳細規格請參閱滑臺與連接線說明。 ? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。 ? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。 軸向定義 關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義： 水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。 綠色指向標記，為該產品之運動軸向。 馬達.驅動器對照表 兩相步進馬達/驅動器 對照表 步進馬達/驅動器 建議替代搭載對照表
? 連接線之詳細規格請參閱滑臺與連接線說明。
? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
兩相步進馬達/驅動器 對照表
步進馬達/驅動器 建議替代搭載對照表
