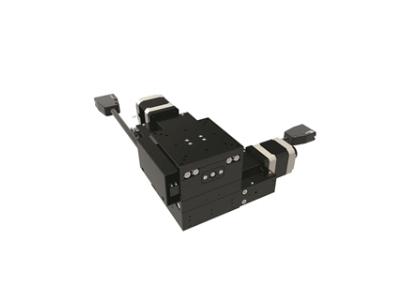

★ 軌道方式使用交叉滾柱導引式,在構造上透過V型構槽和交叉滾柱用線接觸方式傳動,達到高精度的移動，及耐荷重的表現
★ 傳動方式-滾珠螺桿,透過鋼珠在螺帽與螺桿之間做滾動接觸,其定位精度與壽命較高,具備高速正逆向的傳動及變換傳動等特性
★ 材質-鋁合金(質輕,導電度佳)
|
型 號
|
AY40-A2NR-ND
|
AY60-A2NR-ND
|
AY80-A2NR-ND
|
AY100-A2NR-ND
|
AY120-A2NR-ND
|
|
AY40-A2NL-ND
|
AY60-A2NL-ND
|
AY80-A2NL-ND
|
AY100-A2NL-ND
|
AY120-A2NL-ND
|
|
臺面尺寸
|
40X40 mm
|
60X60 mm
|
80X80 mm
|
100X100 mm
|
120X120 mm
|
|
移動行程
|
15 mm
|
20mm
|
30 mm
|
40 mm
|
70 mm
|
|
傳動方式
|
滾珠螺桿?6 , 導程 1mm
|
滾珠螺桿?8 , 導程 1mm
|
|
軌道
|
交叉滾柱導引式
|
|
本體重量
|
0.76 Kg
|
1.38 Kg
|
2.42 Kg
|
3.3 Kg
|
5.24 Kg
|
|
解析度(脈沖)
|
5 μm / 2.5 μm
|
|
最高速度 (全步級)
|
10 mm / sec
|
|
單向定位精度
|
15 μm
|
|
反復定位精度
|
±1 μm
|
|
荷重
|
5.0 Kgf
|
19 Kgf
|
21 Kgf
|
22 Kgf
|
|
空轉
|
2 μm
|
|
平行度
|
30 μm
|
|
系統構成示意圖
|
|
? 連接線之詳細規格請參閱滑臺與連接線說明。
? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
|
|
軸向定義
|
|
關於移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
|
|
系統構成示意圖
|
|
? 連接線之詳細規格請參閱滑臺與連接線說明。
? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。
? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。
|
|
軸向定義
|
|
關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：
水平方向為X、Y軸；垂直方向為Z軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。
綠色指向標記，為該產品之運動軸向。
|
馬達.驅動器對照表
|
|
兩相步進馬達/驅動器 對照表
|
|
步進馬達/驅動器 建議替代搭載對照表
|
|
|
