產品名稱：

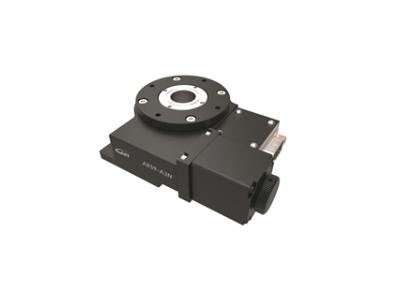

AR 系列 - 標準型

上市日期： 2020-10-14

★ 導引方式使用深溝滾珠軸承,其內外環軌道呈現圓弧狀深溝,能承受徑向負荷、雙向軸負荷或它們所組合成的合成負荷，達高精度高速運轉 ★ 傳動方式-蝸桿&蝸輪,透過齒輪轉動傳導,多使用于減速需求 ★ 材質-鋁合金(質輕,導電度佳)

★ 導引方式使用深溝滾珠軸承,其內外環軌道呈現圓弧狀深溝,能承受徑向負荷、雙向軸負荷或它們所組合成的合成負荷，達高精度高速運轉?
★ 傳動方式-蝸桿&蝸輪,透過齒輪轉動傳導,多使用于減速需求?
★ 材質-鋁合金(質輕,導電度佳)

型?號	AR39-A3NN-ND	AR59-A3NN-ND	AR80-A3NN-ND	AR100-A3NN-ND
臺面尺寸	?39 mm	?59 mm	?80 mm	?100 mm
移動行程	360°
傳動方式	蝸桿&蝸輪 (減速比1/120)	蝸桿&蝸輪 (減速比?1/180)	蝸桿&蝸輪 (減速比?1/180)	蝸桿&蝸輪 (減速比 1/144)
軌道	深溝滾珠軸承			交叉滾柱軸承
本體重量	0.4 Kg	0.6 Kg	0.8?Kg	1.2?Kg
解析度(脈沖)	0.015° / 0.0075°	0.01° / 0.005°		0.0125° / 0.00625°
最高速度 (全步級)	25°?/ sec	15° / sec		25°?/ sec
單向定位精度	0.01°
反復定位精度	±0.05°
荷重	4?Kgf			20?Kgf
空轉	0.1°
平行度	50 μm?

系統構成示意圖

?? ?連接線之詳細規格請參閱滑臺與連接線說明。

??? 驅動器之選用建議請參閱馬達/驅動器對照表，或參閱GMT馬達及驅動器目錄之驅動器建議選用。

??? 驅動器為GMT所選的最佳搭配之常備品！若另有不同需求，請依實際所需功能自行選用適合的驅動器。

軸向定義

關于移動軸、轉動軸名稱的定義，GMT公司作如下圖的定義：

水平方向?yàn)閄、Y軸；垂直方向?yàn)閆軸；繞X、Y、Z軸的轉動分別記作α軸、β軸、θ軸。

綠色指向標記，為該產品之運動軸向。

馬達.驅動器對照表

兩相步進馬達/驅動器對照表

步進馬達/驅動器建議替代搭載對照表
