三軸一體式設計：?
★剛性大、能耗低、運用廣、操控容易?
特性：?
★低載化空間設計、力矩剛性高、滾珠螺桿驅動高壽命?
專利：?
★具角度調整功能之精密滑臺，解決習用傳統方式所產生的問題?
應用：?

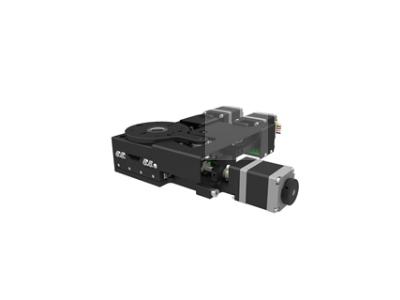

★AXYR 三軸一體式精密電動滑臺可應用于小型面板生產、手機電子產業生產運用
|
?型號
|
AXYR60-A2PR-ND
|
AXYR80-A2PR-ND
|
AXYR120-A2PR-ND
|
|
AXYR60-A2PL-ND
|
AXYR80-A2PL-ND
|
AXYR120-A2PL-ND
|
|
臺面尺寸
|
?60
|
?80
|
?120
|
|
移動行程X軸
|
±7.5mm
|
±12mm
|
±15mm
|
|
移動行程Y軸
|
±7.5mm
|
±12mm
|
±15mm
|
|
移動行程θ軸
|
±8.5°
|
±10°
|
|
傳動方式
|
螺桿傳動
|
|
軌道XY軸
|
交叉滾柱導引式
|
|
軌道θ軸
|
滾珠循環式
|
|
滑臺材質/表面處理
|
鋁合金/黑色陽極處理
|
|
精度等級
|
P:精密型
|
|
馬達方向
|
R: 右側安裝 / L:左側安裝
|
|
XY軸解析度(脈沖)Full/Half
|
5μm / 2.5μm
|
|
θ軸解析度(脈沖)Full/Half
|
0.0056°/0.0028°
|
0.0047°/0.0023°
|
0.0034°/0.0017°
|
|
XY軸最高速度(全步級)
|
10mm/sec
|
|
θ軸最高速度(全步級)
|
8°/sec
|
|
XY軸單向定位精度
|
10μm
|
|
XY軸反復定位精度
|
±1μm
|
|
θ軸單向定位精度
|
0.05°
|
|
θ軸反復定位精度
|
±0.01°
|
|
荷重
|
6kgf
|
10kgf
|
25kgf
|
|
XY軸空轉
|
2μm
|
|
θ軸空轉
|
0.01°
|
|
平行度
|
20μm
|
30μm
|
|
運動同心度
|
20μm
|
|
運動平行度
|
10μm
|
15μm
|
|
馬達類型
|
2MS-N28D32A
|
2MS-N28D45A
|
|
馬達廠牌
|
GMT
|
