★迴轉間隙值小
★產品壽命高
★體積小于齒輪傳動型迴轉平臺
★更適合長時間生產線運用
|
|

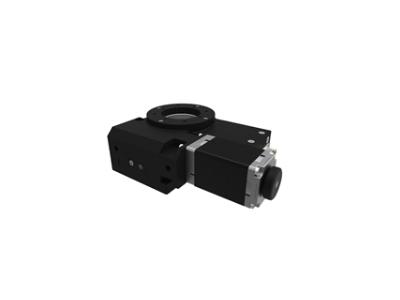

ARB40-A3PN-CD
|
ARB60-A3PN-CD
|
ARB80-A3PN-CD
|
ARB120-A3PN-CD
|
|
機
械
規
格
|
臺面尺寸
|
?40
|
?60
|
?80
|
?120
|
|
移動行程
|
360°
|
|
傳動方式
|
蝸桿蝸輪(減速比1/120)
|
蝸桿蝸輪(減速比1/180)
|
|
軌道
|
深溝滾珠軸承
|
|
滑臺材質/表面處理
|
鋁合金/黑色陽極處理
|
|
精度等級
|
P:精密型
|
|
出線方向
|
N:一般出線
|
|
精
密
度
規
格
|
解析度(脈沖)Full/Half
|
0.006°/0.003°
|
0.004°/0.002°
|
0.005°/0.0025°
|
0.004°/0.002°
|
|
最高速度(全步級)
|
30°/sec
|
20°/sec
|
|
單向定位精度
|
0.05°
|
|
反復定位精度
|
±0.01°
|
|
荷重
|
3kgf
|
15kgf
|
|
空轉
|
0.01°
|
|
平行度
|
30μm
|
|
運動同心度
|
30μm
|
20μm
|
|
運動平行度
|
20μm
|
